石子振動篩介紹
石子振動篩也叫石料振動篩，是一種專門針對石料場使用的一種篩子，該篩子結實耐用，效率高，處理人工處理不了的分級，該機器大大節約了人力，具有激振力大，軸承負荷小、溫度低，噪音小等特點（軸承溫升小于35°），可以分為圓振動式和直線振動式兩種。
篩網規格對照表
|
目數 |
絲徑 |
孔徑 |
開孔面積 |
網重（磅） /100 平方英尺 |
||
|
英寸 |
毫米 |
Inch |
毫米 |
|||
|
1x1 |
.080 |
2.03 |
.920 |
23.37 |
84.6 |
41.1 |
|
2X2 |
.063 |
1.60 |
.437 |
11.10 |
76.4 |
51.2 |
|
3X3 |
.054 |
1.37 |
.279 |
7.09 |
70.1 |
56.7 |
|
4X4 |
.063 |
1.60 |
.187 |
4.75 |
56.0 |
104.8 |
|
4X4 |
.047 |
1.19 |
.203 |
5.16 |
65.9 |
57.6 |
|
5X5 |
.041 |
1.04 |
.159 |
4.04 |
63.2 |
54.9 |
|
6X6 |
.035 |
.89 |
.132 |
3.35 |
62.7 |
48.1 |
|
8X8 |
.028 |
.71 |
.097 |
2.46 |
60.2 |
41.1 |
|
10X10 |
.025 |
.64 |
.075 |
1.91 |
56.3 |
41.2 |
|
10X10 |
.020 |
.51 |
.080 |
2.03 |
64.0 |
26.1 |
|
12X12 |
.023 |
.584 |
.060 |
1.52 |
51.8 |
42.2 |
|
12X12 |
.020 |
.508 |
.063 |
1.60 |
57.2 |
31.6 |
|
14X14 |
.023 |
.584 |
.048 |
1.22 |
45.2 |
49.8 |
|
14X14 |
.020 |
.508 |
.051 |
1.30 |
51.0 |
37.2 |
|
16X16 |
.018 |
.457 |
.0445 |
1.13 |
50.7 |
34.5 |
|
18X18 |
.017 |
.432 |
.0386 |
.98 |
48.3 |
34.8 |
|
20X20 |
.020 |
.508 |
.0300 |
.76 |
36.0 |
55.2 |
|
20X20 |
.016 |
.406 |
.0340 |
.86 |
46.2 |
34.4 |
|
24X24 |
.014 |
.356 |
.0277 |
.70 |
44.2 |
31.8 |
|
30X30 |
.013 |
.330 |
.0203 |
.52 |
37.1 |
34.8 |
|
30X30 |
.012 |
.305 |
.0213 |
.54 |
40.8 |
29.4 |
|
30X30 |
.009 |
.229 |
.0243 |
.62 |
53.1 |
16.1 |
|
35X35 |
.011 |
.279 |
.0176 |
.45 |
37.9 |
29.0 |
|
40X40 |
.010 |
.254 |
.0150 |
.38 |
36.0 |
27.6 |
|
50X50 |
.009 |
.229 |
.0110 |
.28 |
30.3 |
28.4 |
|
50X50 |
.008 |
.203 |
.0120 |
.31 |
36.0 |
22.1 |
|
60X60 |
.0075 |
.191 |
.0092 |
.23 |
30.5 |
23.7 |
|
60X60 |
.007 |
.178 |
.0097 |
.25 |
33.9 |
20.4 |
|
70X70 |
.0065 |
.165 |
.0078 |
.20 |
29.8 |
20.8 |
|
80X80 |
.0065 |
.165 |
.0060 |
.15 |
23.0 |
23.2 |
|
80X80 |
.0055 |
.140 |
.0070 |
.18 |
31.4 |
16.9 |
|
90X90 |
.005 |
.127 |
.0061 |
.16 |
30.1 |
15.8 |
|
100X100 |
.0045 |
.114 |
.0055 |
.14 |
30.3 |
14.2 |
|
100X100 |
.004 |
.102 |
.0060 |
.15 |
36.0 |
11.0 |
|
100X100 |
.0035 |
.089 |
.0065 |
.17 |
42.3 |
8.3 |
|
110X110 |
.0040 |
.1016 |
.0051 |
.1295 |
30.7 |
12.4 |
|
120X120 |
.0037 |
.0940 |
.0064 |
.1168 |
30.7 |
11.6 |
|
150X150 |
.0026 |
.0660 |
.0041 |
.1041 |
37.4 |
7.1 |
|
160X160 |
.0025 |
.0635 |
.0038 |
.0965 |
36.4 |
5.94 |
|
180X180 |
.0023 |
.0584 |
.0033 |
.0838 |
34.7 |
6.7 |
|
200X200 |
.0021 |
.0533 |
.0029 |
.0737 |
33.6 |
6.2 |
|
250X250 |
.0016 |
.0406 |
.0024 |
.0610 |
36.0 |
4.4 |
|
270X270 |
.0016 |
.0406 |
.0021 |
.0533 |
32.2 |
4.7 |
|
300X300 |
.0051 |
.0381 |
.0018 |
.0457 |
29.7 |
3.04 |
|
325X325 |
.0014 |
.0356 |
.0017 |
.0432 |
30.0 |
4.40 |
|
400X400 |
.0010 |
.0254 |
.0015 |
.370 |
36.0 |
3.3 |
|
500X500 |
.0010 |
.0254 |
.0010 |
.0254 |
25.0 |
3.8 |
|
635X635 |
.0008 |
.0203 |
.0008 |
.0203 |
25.0 |
2.63 |
圓振與直線振動對比

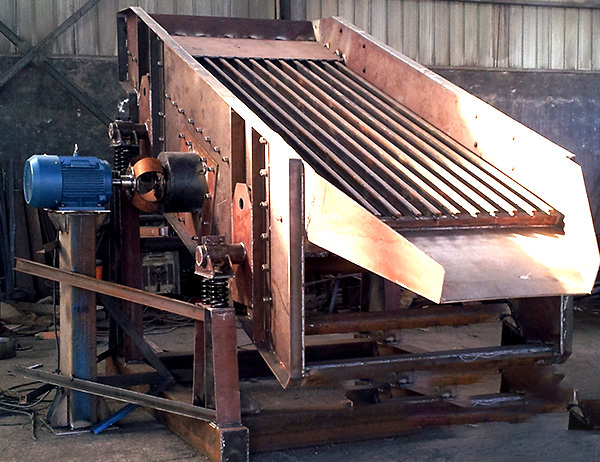

圓振式石子振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

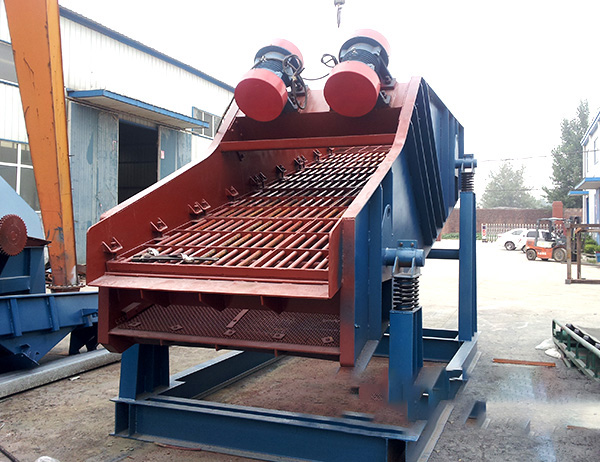

圓振式石子振動篩采為雙振動電機驅動。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。
技術參數
圓振式石子振動篩參數表
| 型號 | 篩網 層數 | 篩網 面積 (m2) | 篩孔 尺寸 (mm) | 最大 進料 尺寸 (mm) | 處理 能力 (m3/h) | 振動 功率 (r/min) | 雙振 幅 (mm) | 電機 功率 (kw) | 篩面 傾角 (度) | 篩面 規格 (mm) | 總重量 (kg) | 外形尺寸 (長×寬×高)(mm) |
| 2YK1225 | 2 | 6 | 4-50 | 400 | 8-60 | 800-970 | 8 | 5.5 | 20 | 1200×2500 | 3500 | 3040×1840×800 |
| 3YK1225 | 3 | 9 | 4-50 | 400 | 10-70 | 800-970 | 8 | 5.5 | 20 | 1200×2500 | 3850 | 3040×1840×1200 |
| 2YK1230 | 2 | 7.2 | 4-50 | 400 | 12-78 | 800-970 | 8 | 7.5 | 20 | 1200×3000 | 4200 | 3390×1900×800 |
| 3YK1230 | 3 | 10.8 | 4-50 | 400 | 13-80 | 800-970 | 8 | 7.5 | 20 | 1200×3000 | 4600 | 3537×1900×1200 |
| 2YK1237 | 2 | 8.88 | 4-50 | 400 | 15-86 | 800-970 | 8 | 7.5 | 20 | 1200×3700 | 4600 | 4090×1900×800 |
| 3YK1237 | 3 | 13.22 | 4-50 | 400 | 16-90 | 800-970 | 8 | 7.5 | 20 | 1200×3700 | 5200 | 4400×1950×1200 |
| 2YK1535 | 2 | 10.5 | 5-50 | 400 | 20-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 5890 | 4552×2250×900 |
| 3YK1535 | 3 | 15.75 | 5-50 | 400 | 21-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 6700 | 4552×2250×1600 |
| 2YK1545 | 2 | 13.5 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 6330 | 5400×2250×1600 |
| 3YK1545 | 3 | 20.25 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 6800 | 5400×2250×1700 |
| 2YK1548 | 2 | 14.4 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 20 | 1500×4800 | 6980 | 5300×2200×860 |
| 3YK1548 | 3 | 21.6 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 20 | 1500×4800 | 7600 | 5752×2200×1600 |
| 2YK1848 | 2 | 17.28 | 5-80 | 400 | 25-206 | 750 | 11 | 15 | 20 | 1800×4800 | 9080 | 6140×2470×1380 |
| 3YK1848 | 3 | 25.92 | 5-80 | 400 | 32-276 | 800-970 | 8 | 18.5 | 20 | 1800×4800 | 9600 | 6140×2710×1780 |
| 2YK1854 | 2 | 19.44 | 5-80 | 400 | 32-312 | 800-970 | 8 | 18.5 | 20 | 1800×5400 | 10150 | 6500×2600×1300 |
| 3YK1854 | 3 | 29.16 | 5-80 | 400 | 32-312 | 800-970 | 8 | 22 | 20 | 1800×5400 | 10840 | 6960×2600×1630 |
| 2YK2160 | 2 | 25.2 | 5-100 | 400 | 50-475 | 970 | 8 | 30 | 20 | 2100×6000 | 11780 | 7300×2950×2000 |
| 3YK2160 | 3 | 37.8 | 5-100 | 400 | 50-475 | 970 | 8 | 30 | 20 | 2100×6000 | 12800 | 7300×2950×2000 |
| 2YK2460 | 2 | 28.8 | 5-100 | 400 | 65-550 | 970 | 8 | 37 | 20 | 2400×6000 | 15600 | 7450×3230×1500 |
| 3YK2460 | 3 | 43.2 | 5-100 | 400 | 70-620 | 970 | 8 | 37 | 20 | 2400×6000 | 17600 | 7450×3230×1910 |
|
型 號 |
篩面面積 |
篩面傾角 |
給料粒度 |
篩孔尺寸 |
處理量 |
振頻 |
雙振幅 |
配用電機 |
||
|
m2 |
度 |
mm |
mm |
t/h |
Hz |
mm |
型號 |
功率Kw |
電壓V |
|
|
ZSGB-0615 |
0.9 |
10 |
<150 |
3 |
10-100 |
16 |
6-9 |
YZO-10-6 |
2*1.0 |
380 |
|
ZSGB-0918 |
1.62 |
10 |
15-160 |
YZO-20-6 |
2*2.0 |
|||||
|
ZSGB-1020 |
2 |
15 |
15-200 |
YZO-20-6 |
2*2.0 |
|||||
|
ZSGB-1224 |
2.88 |
10 |
25-300 |
YZO-30-6 |
2*2.5 |
|||||
|
ZSGB-1030 |
3 |
15 |
35-360 |
YZO-30-6 |
2*2.5 |
|||||
|
ZSGB-1230 |
3.6 |
15 |
40-400 |
YZO-50-6 |
2*3.7 |
|||||
|
ZSGB-1530 |
4.5 |
15 |
45-460 |
YZO-50-6 |
2*3.7 |
|||||
|
ZSG2B-0615 |
0.9 |
10 |
10-100 |
YZO-10-6 |
2*1.0 |
|||||
|
ZSG2B-0918 |
1.62 |
10 |
15-160 |
YZO-20-6 |
2*2.0 |
|||||
|
ZSG2B-1020 |
2 |
15 |
15-200 |
YZO-20-6 |
2*2.0 |
|||||
|
ZSG2B-1224 |
2.88 |
10 |
25-300 |
YZO-30-6 |
2*2.5 |
|||||
|
ZSG2B-1030 |
3 |
15 |
35-360 |
YZO-30-6 |
2*2.5 |
|||||
|
ZSG2B-1230 |
3.6 |
15 |
40-400 |
YZO-50-6 |
2*3.7 |
|||||
|
ZSG2B-1530 |
4.5 |
15 |
45-460 |
YZO-75-6 |
2*5.5 |
|||||
使用與維護
1、建議制作支撐架，以掛吊備用篩面。
2、每班檢查篩格壓緊裝置，如有松動則應壓緊。
3、經常檢查密封條，發現磨損或有缺陷應該及時更換。
4、篩格應該經常取出，定期檢查篩面是否破損或凹凸不平，篩孔是否堵塞等。
5、每班檢查進料箱的連接是否松動，如果間隙變大，引起碰撞，會使設備破裂。
6、振動篩雖然無需潤滑油，每年仍然需要大修一次，更換襯板，對兩道篩面進行修整等。振動電機要拆下檢查，并給電機軸承換油，如果軸承損壞，則要更換。
7、每班檢查篩體支撐裝置，觀察中空橡膠墊有無明顯變形或者脫膠現象，當橡膠墊破損或者過渡壓扁時，應同時更換兩塊中空橡膠墊。
